Schäkel DIN 82101

Schäkel nach DIN 82101

Eigenschaften: ohne Gewinde und gerade Form
Ausführung: feuerverzinkt
Einsatzgebiet: Im Bereich der industriellen Anwendung

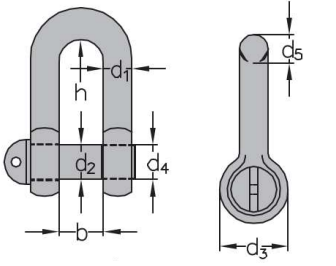

Tragfähigkeit kg	d1 mm	d3 mm	d4 mm	d5 mm	b mm	h mm
100	4	10	M4	5	7	15,5
160	5	12	M6	6	8	18
250	7	16	M8	8	11	24
400	8	20	M10	10	14	30
630	10	24	M12	12	17	36
1000	13	32	M16	15	21	49
1600	17	40	M20	19	27	61
2000	19	44	M22	21	30	67
2500	21	48	M24	23	33	73
3150	24	54	M27	26	38	83,5
4000	27	60	M30	29	42	91
5000	30	72	M36	33	47	111
6300	34	78	M39	37	53	119,5
8000	38	90	M45	41	60	139,5
10000	42	96	M48	45	66	147
