Bojen- und Tonnenketten DIN 5683
Bojen- und Tonnenketten nach DIN 5683 (Güteklasse 4)
Eigenschaften: Teilung 9d, geprüft
Ausführung: Naturschwarz, blank, bitumiert, feuerverzinkt
Einsatzgebiet: Zur Verankerung von Bojen und Seezeichen
Werkstoff: Stahl nach DIN 17115:2012-07 (QS)
Technische Daten

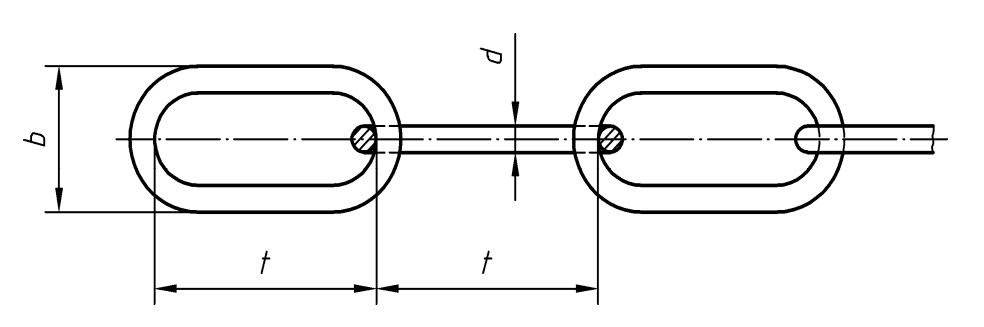

| Nenngröße D (mm) |
Teilung t (mm) |
Breite außen b2 max. (mm) |
Gewicht kg/m |
Betriebskraft* kN min. |
Prüfkraft kN min. |
Bruchkraft kN GK 5 |
|---|---|---|---|---|---|---|
| 16 | 144 | 88 | 4,4 | 20 | 40 | 160 |
| 18 | 162 | 99 | 5,6 | 25 | 50 | 200 |
| 20 | 180 | 110 | 6,9 | 32 | 63 | 250 |
| 23 | 207 | 127 | 9,1 | 40 | 80 | 320 |
| 26 | 234 | 143 | 12,0 | 50 | 100 | 400 |
| 30 | 270 | 165 | 15,0 | 63 | 125 | 500 |
| 33 | 297 | 182 | 19,0 | 80 | 160 | 630 |
| 36 | 324 | 198 | 22,0 | 100 | 200 | 800 |
| 39 | 351 | 215 | 26,0 | 110 | 220 | 900 |
*Betriebskräfte können gemäß DIN 5683 nicht exakt angegeben werden. In der Praxis werden die Werte der Betriebskraft nach der Tabelle angenommen.
