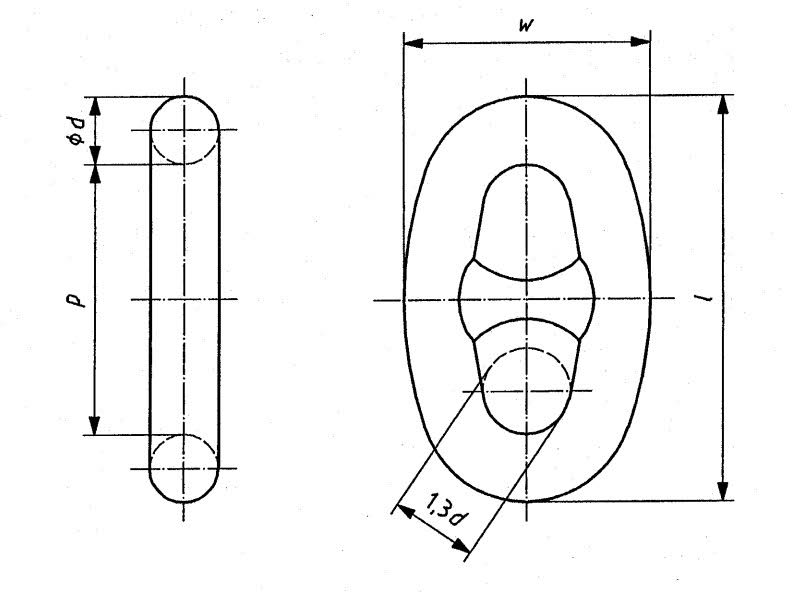

Ankerstegketten
Ankerstegketten (Güteklasse U1-U3)
Ausführung: Bitumiert und feuerverzinkt
Einsatzgebiet: Zur Verankerung von Schiffen
Technische Daten
Nenngröße D (mm) |
Prüfkraft kN U1 |
Bruchkraft kN U1 |
Prüfkraft kN U2 |
Bruchkraft kN U2 |
Prüfkraft kN U3 |
Bruchkraft kN U3 |
Gewicht kg/m |
---|---|---|---|---|---|---|---|
12,5 | 46,1 | 65,7 | 65,7 | 92,2 | 92,2 | 132 | 4,5 |
14,0 | 57,9 | 82,4 | 82,4 | 116 | 116 | 165 | 5,1 |
16,0 | 75,5 | 107 | 107 | 150 | 150 | 216 | 5,7 |
17,5 | 89,2 | 127 | 127 | 179 | 179 | 256 | 6,7 |
19,0 | 105 | 150 | 150 | 211 | 211 | 301 | 7,7 |
20,5 | 123 | 175 | 175 | 244 | 244 | 349 | 9,5 |
22,0 | 140 | 200 | 200 | 280 | 280 | 401 | 12 |
24,0 | 167 | 237 | 237 | 332 | 332 | 476 | 13 |
26,0 | 194 | 278 | 278 | 389 | 389 | 556 | 16 |
28,0 | 225 | 321 | 321 | 449 | 449 | 642 | 18 |
30,0 | 257 | 368 | 368 | 514 | 514 | 735 | 20 |
32,0 | 291 | 417 | 417 | 583 | 583 | 833 | 23 |
34,0 | 328 | 468 | 468 | 655 | 655 | 937 | 26 |
36,0 | 366 | 523 | 523 | 732 | 732 | 1050 | 29 |
38,0 | 406 | 581 | 581 | 812 | 812 | 1160 | 32 |
40,0 | 448 | 640 | 640 | 896 | 896 | 1280 | 38 |
42,0 | 492 | 703 | 703 | 981 | 981 | 1400 | 39 |
44,0 | 538 | 769 | 769 | 1080 | 1080 | 1540 | 44 |
46,0 | 585 | 837 | 837 | 1170 | 1170 | 1680 | 48 |
48,0 | 635 | 908 | 908 | 1270 | 1270 | 1810 | 52 |
50,0 | 686 | 981 | 981 | 1370 | 1370 | 1960 | 56 |
52,0 | 739 | 1060 | 1060 | 1480 | 1480 | 2110 | 60 |
54,0 | 794 | 1140 | 1140 | 1590 | 1590 | 2270 | 65 |
56,0 | 851 | 1220 | 1220 | 1710 | 1710 | 2430 | 70 |
58,0 | 909 | 1290 | 1290 | 1810 | 1810 | 2600 | 76 |
60,0 | 969 | 1380 | 1380 | 1940 | 1940 | 2770 | 82 |
62,0 | 1030 | 1470 | 1470 | 2060 | 2060 | 2940 | 86 |
64,0 | 1100 | 1560 | 1560 | 2190 | 2190 | 3130 | 91 |
66,0 | 1160 | 1660 | 1660 | 2310 | 2310 | 3300 | 97 |
68,0 | 1230 | 1750 | 1750 | 2450 | 2450 | 3500 | 105 |
70,0 | 1290 | 1840 | 1840 | 2580 | 2580 | 3690 | 109 |
73,0 | 1390 | 1990 | 1990 | 2790 | 2790 | 3990 | 119 |
76,0 | 1500 | 2150 | 2150 | 3010 | 3010 | 4300 | 129 |
78,0 | 1580 | 2260 | 2260 | 3160 | 3160 | 4500 | 136 |
81,0 | 1690 | 2410 | 2410 | 3380 | 3380 | 4820 | 147 |
84,0 | 1800 | 2580 | 2580 | 3610 | 3610 | 5160 | 158 |
87,0 | 1920 | 2750 | 2750 | 3850 | 3850 | 5500 | 169 |
90,0 | 2050 | 2920 | 2920 | 4090 | 4090 | 5840 | 181 |
92,0 | 2130 | 3040 | 3040 | 4260 | 4260 | 6080 | 189 |
95,0 | 2260 | 3230 | 3230 | 4510 | 4510 | 6440 | 202 |
97,0 | 2340 | 3340 | 3340 | 4680 | 4680 | 6690 | 210 |
100,0 | 2470 | 3530 | 3530 | 4940 | 4940 | 7060 | 223 |
102,0 | 2560 | 3660 | 3660 | 5120 | 5120 | 7320 | 233 |
105,0 | 2700 | 3860 | 3860 | 5390 | 5390 | 7700 | 246 |
107,0 | 2790 | 3980 | 3980 | 5570 | 5570 | 7960 | 256 |
111,0 | 2970 | 4250 | 4250 | 5940 | 5940 | 8480 | 275 |
114,0 | 3110 | 4440 | 4440 | 6230 | 6230 | 8890 | 290 |
117,0 | 3260 | 4650 | 4650 | 6510 | 6510 | 9300 | 306 |
120,0 | 3400 | 4860 | 4860 | 6810 | 6810 | 9720 | 322 |
122,0 | 3500 | 5000 | 5000 | 7000 | 7000 | 9990 | 332 |
124,0 | - | - | 5140 | 7200 | 7200 | 10280 | 342 |
127,0 | - | - | 5350 | 7490 | 7490 | 10710 | 357 |
130,0 | - | - | 5570 | 7800 | 7800 | 11140 | 375 |
132,0 | - | - | 5720 | 8000 | 8000 | 11420 | 386 |
137,0 | - | - | 6080 | 8510 | 8510 | 12160 | 416 |
142,0 | - | - | 6450 | 9030 | 9030 | 12910 | 447 |
147,0 | - | - | 6840 | 9560 | 9560 | 13660 | 479 |
152,0 | - | - | 7220 | 10100 | 10100 | 14430 | 512 |
157,0 | - | - | 7600 | 10640 | 10640 | 15200 | 546 |
162,0 | - | - | 7990 | 11180 | 11180 | 15980 | 582 |
